Jungtys

Sistemos „KAN therm Groove“ jungtys ir movos naudojamos ŠVOK, pramoninėse ir priešgaisrinėse sistemose. Jos pagamintos iš aukščiausios kokybės kaliojo ketaus, todėl joms būdingas didelis atsparumas temperatūrai ir darbiniam slėgiui. Priklausomai nuo konkrečių poreikių, galima rinktis įvairių konstrukcijų movas.

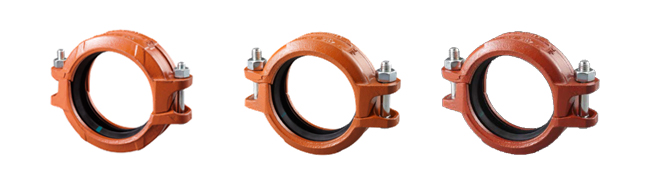

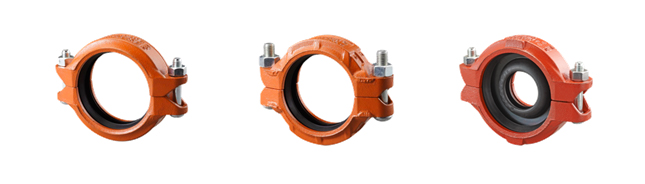

Standžiosios ir didelio atsparumo standžiosios movos


System KAN-therm Groove

Lanksčiosios ir didelio atsparumo lanksčiosios movos


System KAN-therm Groove

Be šių movų galima naudoti visų tipų sistemos „KAN-therm Groove“ movas. Jų konstrukcija pritaikyta jungti grioveliniu būdu.

Alkūnės, trišakės jungtys, reduktoriai


System KAN-therm Groove

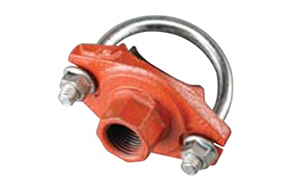

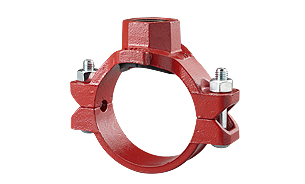

Balninės jungtys

System KAN-therm Groove
System KAN-therm Groove

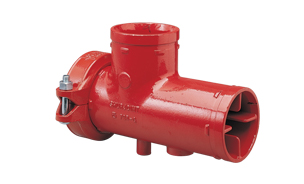

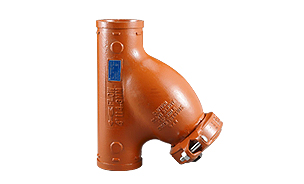

Filtrai ir difuzoriai

System KAN-therm Groove
System KAN-therm Groove

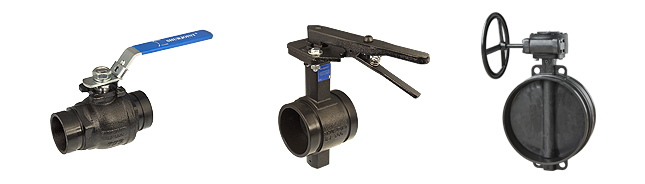

Sklendės ir vožtuvai

System KAN-therm Groove

Išsamų siūlomą sąrašą žr. sistemos „KAN-therm Groove“ kataloge.

Tarpiklių medžiagos

EPDM (etilenpropilendieno monomeras)

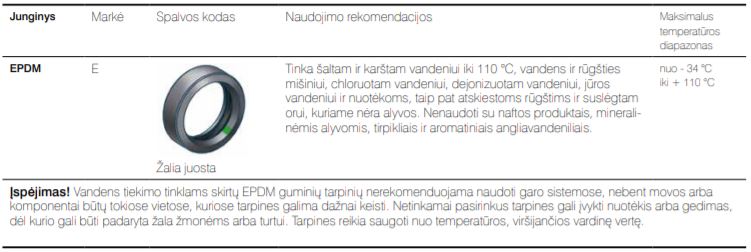

EPDM junginys laikomas šiuo metu atspariausiu vandeniui elastomeru. Iš šios medžiagos pagaminti tarpikliai dažniausiai naudojami šalto ir karšto (iki 110 °C) vandens, nuotekų, vandens su rūgštimis, dejonizuoto vandens ir jūros vandens sistemose. EPDM junginys netinkamas naudoti su naftos pagrindo kuru ir alyvomis, angliavandenilių tirpikliais ir aromatiniais angliavandeniliais. Junginys Klasė Spalvinis žymėjimas Naudojimo rekomendacijos Didžiausiasis temperatūrų intervalas


EPDM E

EPDM junginys laikomas šiuo metu atspariausiu vandeniui elastomeru. Iš šios medžiagos pagaminti tarpikliai dažniausiai naudojami šalto ir karšto (iki 110 °C) vandens, nuotekų, vandens su rūgštimis, dejonizuoto vandens ir jūros vandens sistemose. EPDM junginys netinkamas naudoti su naftos pagrindo kuru ir alyvomis, angliavandenilių tirpikliais ir aromatiniais angliavandeniliais. Junginys Klasė Spalvinis žymėjimas Naudojimo rekomendacijos Didžiausiasis temperatūrų intervalas.


NUO –34 °C
IKI +110 °C

Įspėjimas! Vandentiekių sistemoms skirtų EPDM gumos tarpiklių nerekomenduojama naudoti garo sistemose, nebent jungtys arba komponentai būtų išdėstyti vietose, kur būtų galima dažnai keisti tarpiklius. Netinkamai pasirinkus tarpiklį ir mišinį gali susidaryti nuotėkis arba įvykti gedimas, dėl kurio gali būti sužeisti žmonės arba sugadintas turtas. Tarpikliai jokiu būdu neturi būti veikiami už vardines vertes aukštesnių temperatūrų.

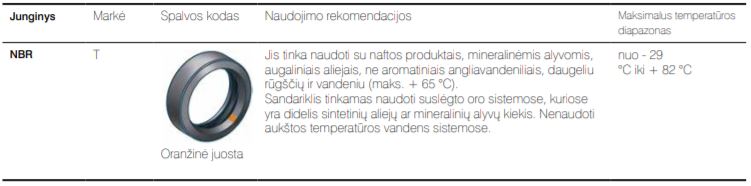

NBR, BUNA N ir nitrilas

Visi šie pavadinimai reiškia tą patį butadieno ir akrilnitrilo (ACN) kopolimerą, kuris savaime yra atsparus hidrauliniams skysčiams, tepimo alyvoms, pavarų alyvoms ir kitiems nepoliniams naftos pagrindo junginiams bei vandeniui, kai jo temperatūra neviršija 65 °C. NBR mažai atsparus karštam vandeniui ir garui. „T“ tipo NBR junginys gaminamas pagal ASTM D2000 standartą ir viršija AWWA C606 standarto reikalavimus. „T“ tipas yra vidutinio ACN lygio universalus junginys.

Tarpiklių tipai

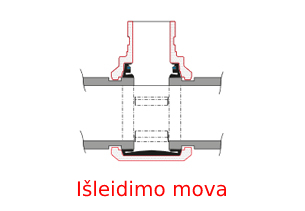

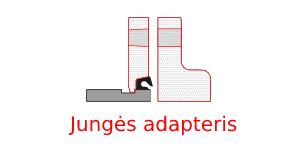

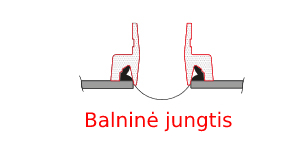

Kad griovelinės movos, jungių adapteriai ir balninės jungtys kuo geriau veiktų, nepaprastai svarbu tinkamai pasirinkti tarpiklius.

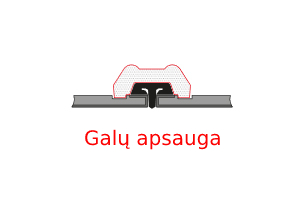

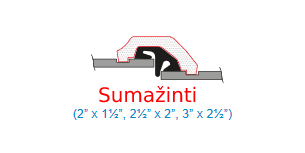

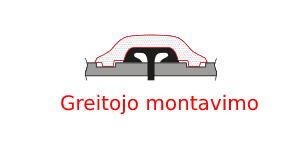

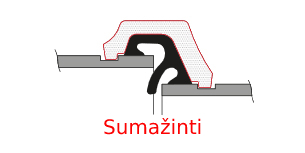

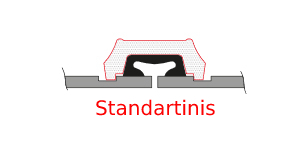

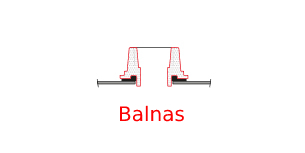

Sistemos „System KAN-therm Groove“ movos naudojamos su įvairių tipų tarpikliais: standartiniais, „Gap Seal“ (plyšiniais), EP (su galų apsauga) ir FF (greitojo atjungimo). Tarpų sandarinimo tarpikliai suderinami su standartiniais tarpikliais ir yra tarpusavyje sukeičiami. Naudokite tik pasirinktą movos modelį atitinkančius tarpiklius.


Standartiniai tarpikliai veiksmingai užsandarina esant iki 0,34 bar vakuumui, kuris gali susidaryti tuštinant sistemą. Jeigu nuolatinio veikimo metu slėgis mažesnis nei 0,34 bar, rekomenduojama naudoti EP tarpiklius (su galų apsauga) ir standžiąsias movas. Konkrečių rekomendacijų kreipkitės į KAN techninį skyrių.

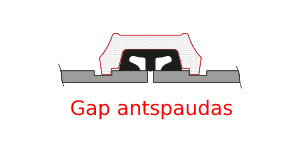

Sausosiose priešgaisrinėse sistemose ir vėsinimo įrangoje rekomenduojama naudoti „E“ tipo tarpiklius „Gap Seal“, kurie uždaro tarpą tarp vamzdžių arba tarpiklio ertmę. Šiuo būdu į ertmes negali patekti ir nukritus temperatūrai užšalti jokių skysčio likučių. Standžiąsias movas patartina naudoti su sausaisiais vamzdžiais, šaldymo ir vakuumine įranga. Su šia įranga nerekomenduojama naudoti siaurėjančias movas.



PASTABA. Montuodami sausąsias ir vėsinimo sistemas nenaudokite standartinio tepalo. Rekomenduojama naudoti silikoninį tepalą, kurio sudėtyje nėra naftos

Kad tarpiklis nebūtų sužnybtas (sugadintas), surenkant rekomenduojama naudoti į „KAN-therm Groove“ pasiūlymą įtrauktą tepalą. Pakanka plonu tepalo sluoksneliu sutepti tarpiklio išorinę sienelę, iškyšą ir (arba) sandarinamo elemento korpuso vidų. Tepalas tiekiamas 450 g arba 900 g talpyklėse. Jis turi NSF/ANSI 61 sertifikatą.

Išsami informacija apie tarpiklių tipus ir jų naudojimą pateikiama sistemos „KAN-therm Groove“ kataloge
