Jungimo technologija

Prieš montuojant vamzdžiai apdorojami, padarant griovelį. Jį galima padaryti dviem metodais:

  • valcavimo – vamzdžio sienelė suspaudžiama tarp velenų (medžiaga deformuojama);
  • frezuojant – vamzdžio sienelė išpjaunama perimetru (medžiaga pašalinama).




Griovelinių movų surinkimo bendrieji etapai

Toliau išvardyti griovelinių movų surinkimo etapai. Jeigu montuojant kai kuriuos modelius gali reikėti atlikti papildomus veiksmus, jie aprašyti atitinkamuose skyriuose.

System KAN-therm Groove

Patikrinkite ir paruoškite vamzdžių galus Kad sujungimas būtų kuo sandaresnis, vamzdžių galų išoriniame sluoksnyje neturi būti įdubimų, iškyšų, valcavimo žymių ir kitų paviršiaus defektų, pavyzdžiui, besilaupančių dažų, nuodegų, dulkių, drožlių, tepalo ir rūdžių.eń, występów, śladów walcowania i innych wad powierzchni, takich jak luźno przylegająca farba, kamień, pył, wióry, tłuszcz czy rdza.

System KAN-therm Groove

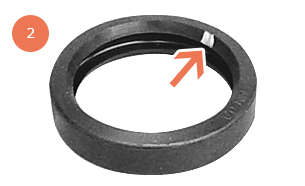

Patikrinkite tarpiklį. Pasirūpinkite, kad pateiktas tarpiklis būtų tinkamas naudoti numatytu būdu. Tarpiklio tipai žymimi skirtingų spalvų juostelėmis.

System KAN-therm Groove

Sutepkite tarpiklį. Kad būtų galima lengviau įkišti vamzdį ir sumontuoti movas neprižnybiant tarpiklio, tarpiklio iškyšą ir išorinę dangą sutepkite plonu „KAN-therm Groove“ siūlomo tepalo sluoksneliu. Galima naudoti ir kitus tinkamus tepalus su sąlyga, kad jie nekenkia tarpiklio medžiagai.

System KAN-therm Groove

Uždėkite tarpiklį . Ant vieno vamzdžio galo uždėkite tarpiklį, kad matytųsi vamzdžio galas. Jokia tarpiklio dalis neturi būti išsikišusi toliau vamzdžio galo.

System KAN-therm Groove

Prijunkite antrąjį vamzdį. Sulygiuokite jungiamų vamzdžių galus. Užmaukite tarpiklį ant galų ir sucentruokite tarp jungiamų vamzdžių griovelių. Jokia tarpiklio dalis neturi būti įstatyta į vamzdžių griovelius.

System KAN-therm Groove

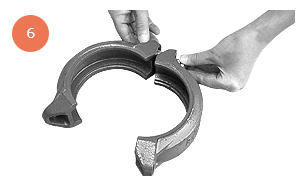

Uždėkite movą. Pradedant surinkti movos korpuso dalys turi būti atskirtos.

System KAN-therm Groove

Uždėkite abi movos dalis. Abi movos dalis montuokite vienu metu. Pasirūpinkite, kad movos iškyšos atsidurtų grioveliuose.

System KAN-therm Groove

Įdėkite varžtus ir užsukite veržles Sudėkite visus varžtus ir ranka priveržkite veržles. Pasirūpinkite, kad ovalinė varžto galvutė būtų užfiksuota movos korpuso varžto angoje.

System KAN-therm Groove

Priveržkite veržles Vienoda jėga pakaitomis veržkite veržles, kol metalinės varžtų ąsos susilies. Dar per ketvirtį–pusę apsukos paveržkite veržles, kad varžtai ir veržlės būtų gerai prigludę ir patikimai priveržti. Dinamometrinio veržliarakčio naudoti nebūtina.



Jungių adapteriai, balninės jungtys ir movos su plieniniais žiedais: priveržkite veržles Varžtus ir veržles būtinai reikia reikiama jėga priveržti dinamometriniu veržliarakčiu. Iki galo priveržus varžtus ir veržles tarp varžtų ąsų paprastai būna tarpeliai. Šie tarpeliai turi būti vienodi abejose movos pusėse.




DĖMESIO! Nevienodai priveržus varžtus ir veržles gali būti prižnybtas tarpiklis, todėl sujungimas bus arba vėliau taps nesandarus. Jeigu naudojamas smūginis veržliaraktis, pernelyg stipriai priveržus veržles gali būti sugadintas varžtas arba mova.
