Apie Programą

Programa naudojama, norint apskaičiuoti patalpų šilumos apkrovą. Programa nustato sezoninį šiluminės energijos poreikį. Programose taip pat atliekama pastatų pertvarų drėgmės analizė.
"KAN OZC 6.9 Pro"

KAN OZC 6.9 Pro

"KAN OZC" 6.9 Pro“ yra naujoji programos versija. Pagrindiniai pakeitimai, palyginti su ankstesne versija:

INDEKSS

Wychodząc naprzeciw oczekiwaniom naszych klientów i potrzebom rynku, program KAN OZC jest przez nas stale aktualizowany i dostosowywany do biężących zmian w przepisach. Poniżej przedstawiamy Państwu poszczególne funkcje programu, które są dostępne w zależności od jego wersji. Mamy nadzieję, że poniższa tabela pomoże Państwu wybrać odpowiednią, dostosowaną do Państwa indywidulanych potrzeb wersję programu KAN OZC.

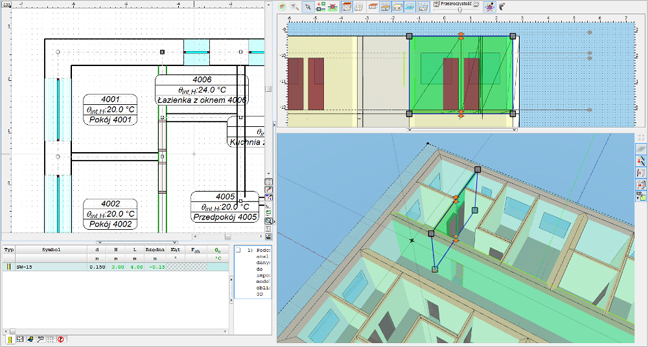

Grafinis pastato modelio kūrimas

Šia funkcija aprūpinta programa leidžia nubrėžti pastato modelį. Po to perkeliamas jis į skaičiavimo modelį.

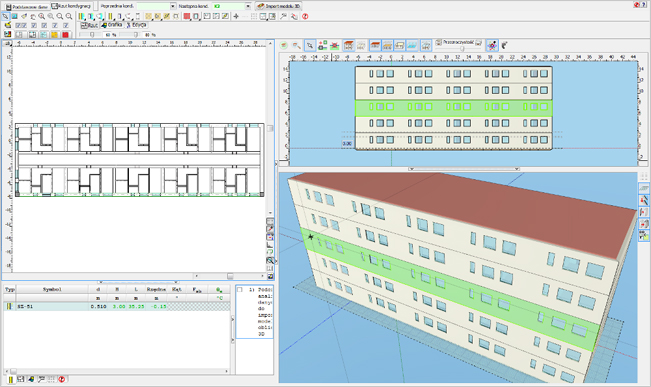

Pastato modelis kuriamas kiekvienam aukštui. Duotu momentu programos vartotojas valdo sukurtą modelį trijuose vienu metu rodomuose languose:

•     plokščioje aukšto projekcijoje,

•     plokščiame pertvaros profilyje,

•     viso pastato modelio korpuso trimačiame redaktoriuje,

ir duomenų lentelėje su pasirinktu elementu (pvz., pertvaros ilgis, aukštis).

Langai ir lentelė nuolat sinchronizuojama. Tai reiškia, kad pakeitimas viename iš langų ar lentelėje yra iškart matomas kituose trijuose elementuose.

Modelio kūrimas pradedamas aukšto projekcijos nupiešimu. Aukšto projekciją galima sudaryti remiantis įkeltu, pvz., DWG arba JPG failu. Įkeltas failas aukšto lange rodomas kaip pagrindas. Vartotojas pats turi nupiešti pertvaras ant pagrindo.

Baigę pridėti pertvaras, reikia įjungti patalpos ieškiklio įrankį.

Sukūrus grafinį modelį, programa perkelia duomenis į skaičiavimo modelį. Šiame etape aptinkami šiluminiai tiltai. Skaičiavimo modelis, praturtintas šiluminiais tiltais, rodomas naujame lange, susietame su redaguojama lentele. Todėl galima tikrinti sukurtą modelį.

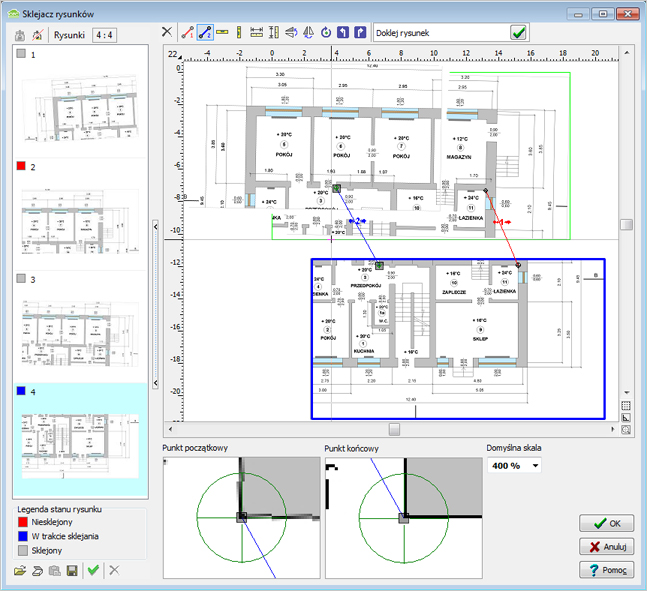

Piešinių klijavimas ir mastelio keitimas

Nuo 6.0 versijos "OZC" programos turi grafinio pastato modelio kūrimo funkcija. Ši funkcija leidžia nubrėžti pastato modelį. Kad būtų lengviau piešti, į programą galite įkelti failą su piešimo pagrindu. Atsisiųstas failas gali būti iš išorinės programos, skirtos kurti techninius brėžinius (pvz., DWG), arba iš nuskaityto brėžinio (pvz., JPG). Nuskaitytas piešinys gali būti padalytas į kelis failus. Į kelis failus nuskaityti brėžiniai paprastai nepakankamai tiksliai išlaiko mastelį. Taip pat gali pasisukti vienas kito atžvilgiu nedideliu laipsnių skaičiumi.

Piešimo klijavimo funkcija leidžia greitai suklijuoti ir pritaikyti daugybę nuskaitytų įvairaus dydžio, pasuktų vienas kito atžvilgiu piešinių.

Radiatorių parinkimas

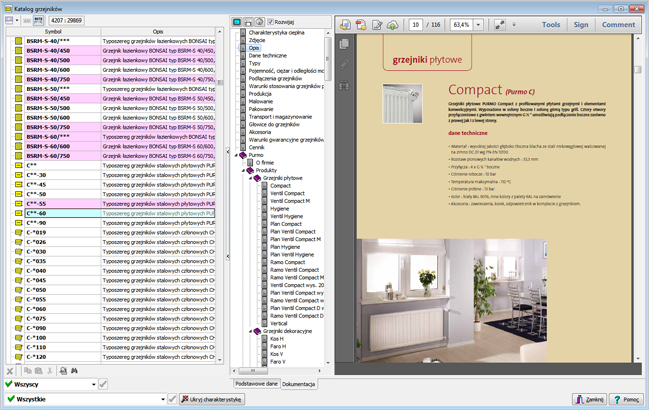

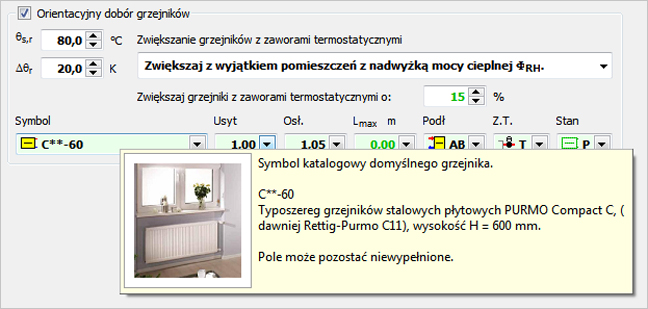

Visose „KAN OZC" versijose yra galimybė parinkti radiatorius įvestoms patalpoms. Programų kataloge yra apie 25 000 radiatorių, prie kurių daugumoje pridedami originalūs gamintojo dokumentai PDF failų forma. Radiatoriai yra sugrupuoti į serijas, kad būtų lengviau juos pasirinkti.

Bendradarbiavimas su C.O. šeimos programomis

Apskaičiavus šiluminę apkrovą, rezultatus galima atsisiųsti iš C.O. šeimos, pvz.,„KAN C.O“ programos. C.O programos naudojamos palaikyti grafiškai instaliacijų projektavimą ir esamiems centrinio šildymo ir atšaldyto vandens instaliacijoms reguliuoti. Remiantis instaliacijos plėtinio brėžiniu ir vartotojo pasirinktais įrenginiais, programa parenka tarp kitko radiatorius, vamzdžių skersmenis, jungiamąsias detales ir išankstinius vožtuvo nustatymus, siurblius, pateikia visus slėgio nuostolius įrenginyje.

Energinio naudingumo sertifikatas

šį modulį turinti programa palaiko energinio naudingumo sertifikato nustatymą pagal 2008 m. lapkričio 6 d. Infrastruktūros ministro įsakymą dėl pastato ir gyvenamojo namo ar pastato dalies, sudarančios nepriklausomą techninę ir eksploatacinę visumą, energinio naudingumo skaičiavimo metodikos, taip pat energinio naudingumo sertifikatų rengimo ir apibrėžimo metodo.

Galima išduoti visų įsakyme nurodytų dizainų, įskaitant pastatų, kuriuose įrengtos įrenginiai, sertifikatus. „KAN OZC" yra viena iš programų, kurias dažniausiai pasirenka atestuotojai, norėdami nustatyti Energinio naudingumo sertifikatą.

Paskirtą sertifikatą galima spausdinti ir išsaugoti daugeliu elektroninių formatų, pvz., DOC, XLS, BMP arba apsaugotu nuo redagavimo PDF formatu.

Energinė charakteristika

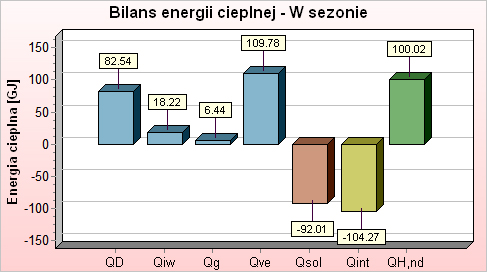

„KAN "OZC"“, lygiagrečiai su Energinio naudingumo sertifikatu, nustato Energinę charakteristiką. Tai dokumentas, kuriame yra daug duomenų apie analizuojamą pastatą. Be kita ko, patikrinimas, ar pastato pertvaros atitinka techninius reikalavimus, patikrinimas, ar pirminės energijos kiekis yra mažesnis už referencinę vert ir dalinio skaičiavimo rezultatus. Paskirtą  Energinio naudingumo sertifikatą galima spausdinti ir išsaugoti daugeliu elektroninių formatų, pvz., DOC, XLS, BMP arba apsaugotu nuo redagavimo PDF formatu.

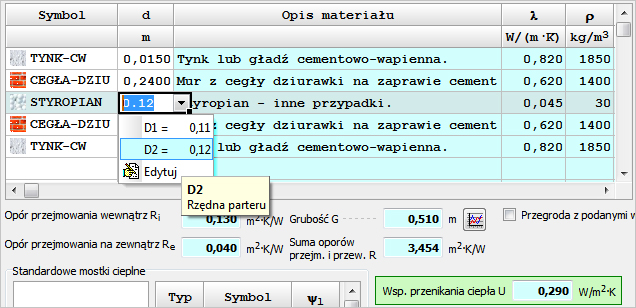

Skaičiuojamosios kintamosios

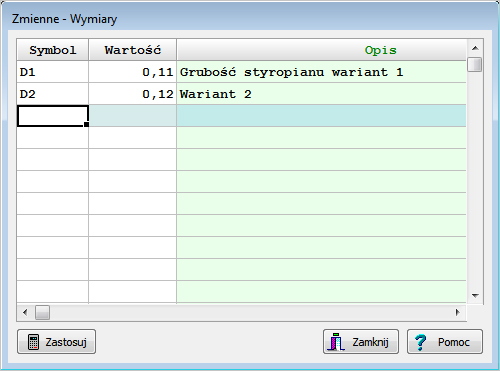

Įdomi programos funkcija, kuri yra ypač naudinga rengiant Energijos auditus, yra galimybė beveik visiškai parametruoti pastato modelį. Kintama sistema lengva naudotis. Būtent lentelėje apibrėžtas kintamosios simbolis ir jai priskirta reikšmė. Tada kintamosios simbolį galima įvesti į bet kurį programos valdiklį, kur galima įvesti skaitines reikšmes. Naudojimo pavyzdys yra kintamosios, atitinkančios putų izoliacijos storį, apibrėžimas, o po to šios kintamosios naudojimas daugelyje pertvarų. Pakeitus kintamąją vertę, iškart keičiama vertė visuose valdikliuose, kuriuose ji buvo naudojama.

Šilumos pralaidumo koeficientas

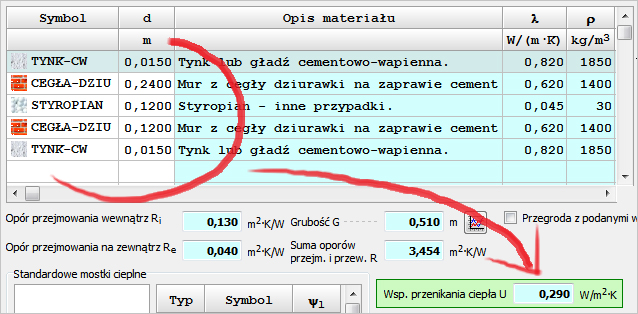

"KAN OZC" programoje galite apskaičiuoti pastato pertvarų šilumos pralaidumo koeficientą U pagal PN-EN ISO 6946 „Statybiniai komponentai ir pastato elementai. Šiluminė varža ir šilumos pralaidumo koeficientas Skaičiavimo metodas“.

Kita vertus, pertvarų, liečiančių žemę, U koeficientas yra apskaičiuojamas pagal specialų metodą, aprašytą PN-EN ISO 13370 standarte „Pastatų šiluminės savybės. Šilumos perdavimas per žemę. Skaičiavimo metodai“.

Medžiagų kataloge galima lengvai ieškoti ir filtruoti pagal medžiagos rūšis, pvz., izoliacines medžiagas, stogo dangą, ir išplėsti naujais elementais. Kiekvienas įvestas pakeitimas sąlygoja greitą U koeficiento apskaičiavimą naujoms sąlygoms, o tai leidžia pasiekti greitų rezultatų.

Nuo 5.0 versijos „KAN OZC" leidžia apskaičiuoti nevienalypes pertvaras su neribotu sekcijų skaičiumi.

Nevienalypės pertvaros

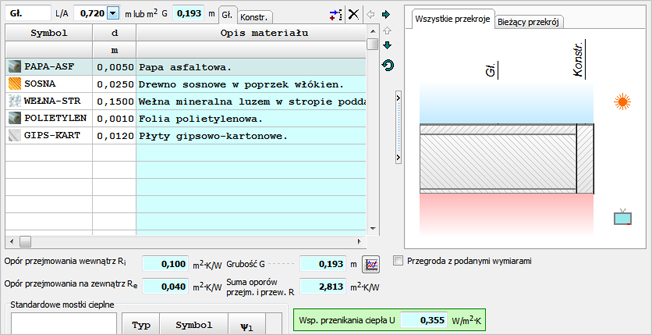

„KAN OZC" leidžia apskaičiuoti nevienalypių pertvarų šilumos pralaidumo koeficientą. Kuriant pertvaras, automatiškai sukuriamas pertvaros skerspjūvio brėžinys, kuris leidžia akimirksniu įvertinti įvestus duomenis.

Pastato modelio importas iš „Revit 2016 - 2018“

Funkcija leidžia importuoti pastato modelį iš „Revit 2016 - 2018“. „Revit“ programa turi galimybę eksportuoti pastato modelį į „gbXML“ formatą. Norėdami, kad „gbXML“ failas būtų tinkamai pritaikytas Auditoriui, turite naudoti Auditoriaus „gbXML“ -„ Revit“ papildinį. Priklausomai nuo į „Revit“ įvestų duomenų kiekio, po perkėlimo modelis gali būti beveik pilnas. "KAN OZC" sistemoje gali likti tik informacija apie patalpų funkcijas ir patalpų grupavimą. Importuotą pastato modelį galima patikrinti naudojant trimatę peržiūrą.

Pastato modelio importas iš „Revit Architecture 2011, 2012“

Ši funkcija leidžia perkelti skaičiavimo modelį iš „Revit Architecture 2011, 2012“ į „KAN OZC“. Priklausomai nuo į „Revit“ įvestų duomenų kiekio, po perkėlimo modelis gali būti beveik pilnas. "KAN OZC" sistemoje gali likti tik informacija apie patalpų funkcijas ir patalpų grupavimą. Importuotą pastato modelį galima patikrinti naudojant trimatę peržiūrą.

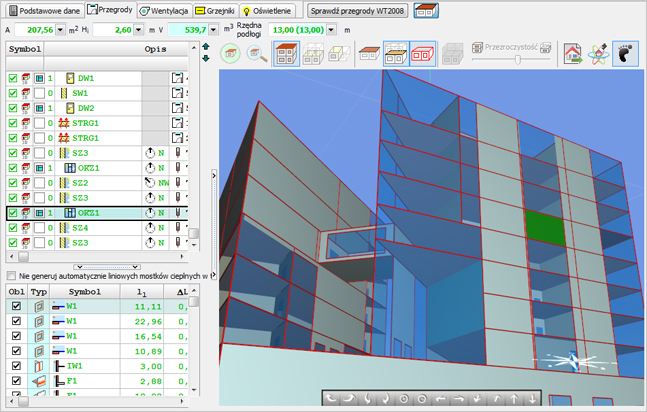

Importuoto pastato modelio trimatė peržiūra

Funkcija, leidžianti beveik apčiuopiamai patikrinti pastato modelį, perneštą į „KAN OZC" iš „Revit Architecture 2011, 2012“ arba „Revit 2016 - 2018“. Pastato modelis trimačiame vaizde yra susietas su pertvarų ir tiltų leidimų lentelėmis. Spustelėjus, pvz., pertvarą, ji pažymima lentelėje ir suteikiama galimybė nedelsiant pataisyti kiekvieną brėžinio elementą.

Statybinių pertvarų drėgmės analizė

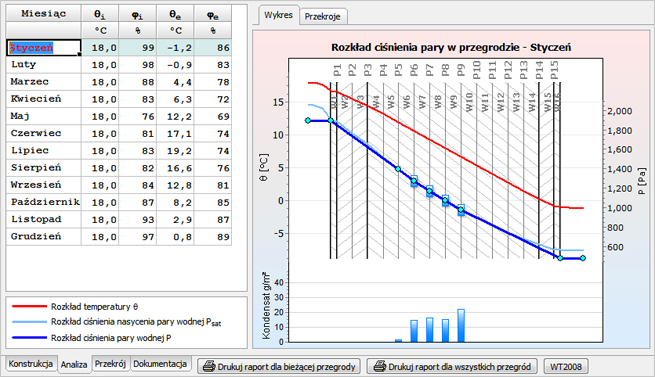

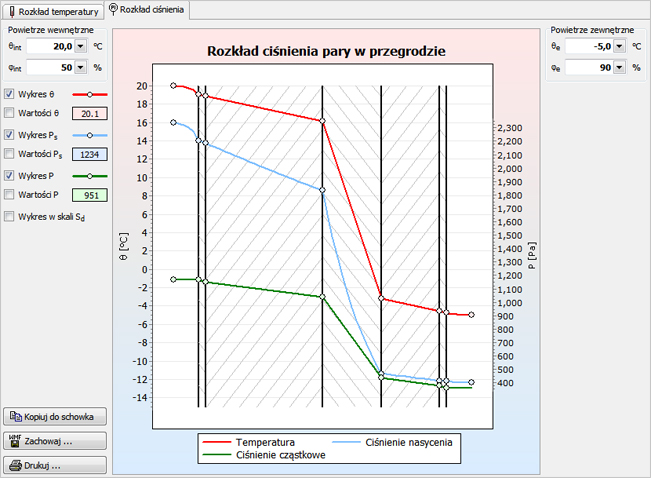

„KAN OZC" programoje yra modulis, leidžiantis analizuoti drėgmės elgesį pastato pertvarose. Per pastaruosius kelerius metus šis modulis turėjo įvairias formas. Nuo grafiko, rodančio temperatūros pasiskirstymą pertvaros viduje, iki temperatūros, dalinio slėgio ir vandens garų įsotinimo grafiko iki plačios pertvarų analizės pagal PN-EN ISO 13788. Pastaroji buvo įvesta programose nuo 5.0 versijos. Tai leidžia aptikti vandens kondensacijos pavojų pastato pertvaros viduje ir jos vidiniame paviršiuje.

Numatytų duomenų paveldėjimo sistema

Didelė dalis duomenų, įvestų pastato įrašymo pradžioje, t. y. bendrų duomenų, yra numatytieji tipiniai viso pastato duomenys, naudojami duomenų paveldėjimo sistemoje.
Dėl programoje naudojamos unikalios duomenų paveldėjimo sistemos daugeliu atvejų programa leidžia automatiškai generuoti išsamius duomenis įvedant pastato korpusą.
Šiuo sprendimu vengiama įvesti tą pačią informaciją kelis kartus atskirai kiekvienai patalpai.

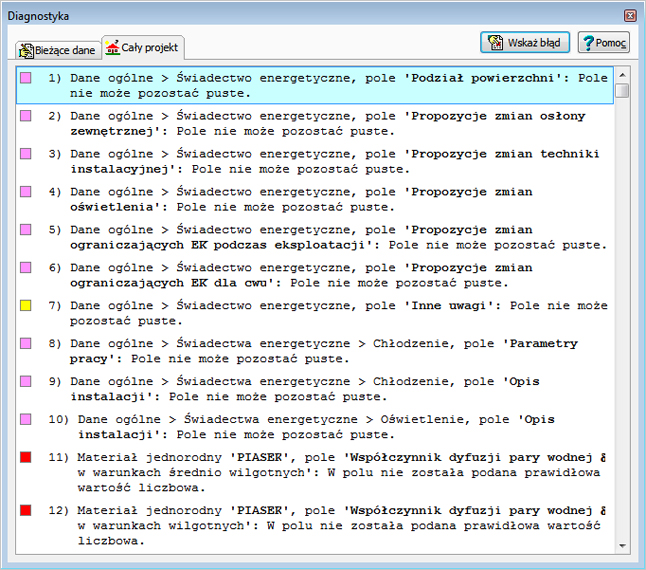

Įvestų duomenų teisingumo kontrolė

Projekto duomenys įrašomi lentelėse. Kiekvienas pristatytas elementas turi teisingumo kontrolės sistemą, taip pat pagalbos sistemą, leidžiančią gauti informacijos apie įvestą dydį arba atšaukti atitinkamus katalogo duomenis. Programa sudaro klaidų sąrašą. Kiekviena klaida turi kategoriją. Svarbiausios pažymėtos raudona spalva. Iš klaidų sąrašo galite tiesiogiai pasiekti valdiklį, kuriam taikoma klaida.

Šilumos mainai per žemę PN-EN ISO 13370

Šilumos mainai per grindis ant žemės, išorinę sieną į žemę ar rūsio grindis pagal „KAN OZC" serijos programas yra apskaičiuojami pagal specialų, įtrauktą į PN-EN ISO 13370 standartą, metodą. Pvz., grindų ant žemės šilumos pralaidumo koeficiento apskaičiavimo metodas yra gana sudėtingas. Tuo tarpu, „KAN OZC" sistemoje tokias grindis apibūdinančių duomenų įrašymas mažai skiriasi nuo paprastos pertvaros, pvz., sienos suvedimo.

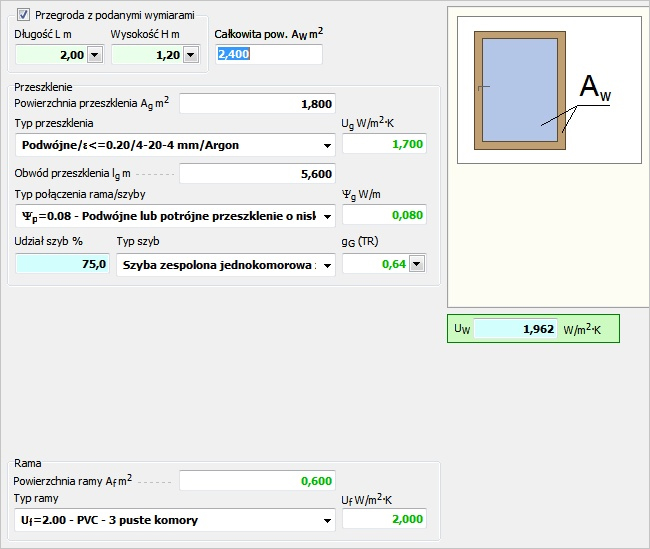

Šilumos pralaidumo koeficientas U langams ir durims pagal PN-EN ISO 10077-1

Programoje yra modulis, leidžiantis apskaičiuoti durų ir langų šilumos pralaidumo koeficientą pagal PN-EN ISO 10077-1. Skaičiuojant galima atsižvelgti į rėmo, stiklo, plokščių ir šiluminių tiltelių šiluminio pralaidumo koeficientus stiklo ir plokščių perimetre. Bendras lango šilumos pralaidumo koeficientas dažnai yra daug didesnis nei paties stiklo šilumos pralaidumo koeficientas, nes didelę reikšmę turi šiluminės rėmo savybės ir lango geometrija.

Šešėliavimo koeficientas Fsh pagal PN-EN ISO 13790

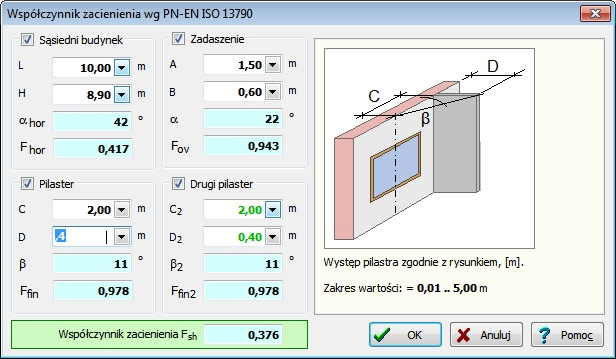

Modulis, leidžia apskaičiuoti durų ir langų šilumos šešėliavimo koeficientą pagal PN-EN ISO 13790 standartą.

Pagal PN-EN ISO 13790 standartą, gali būti laikomas šešėliavimu:

•     šešėliavimas iš kaimyninių pastatų,

•     šešėliavimas nuo priedangų,

•     šešėliavimas nuo piliastrų.

Jei langas nukreiptas į pietus, į skaičiavimą įtraukiami piliastrai iš abiejų lango pusių (jei tokie yra). Tačiau kitų orientacijų atveju - tik vienas (vienas iš pietų pusės).

Vartotojo vaidmuo yra pažymėti, kokie šešėliavimo elementai yra tam tikrame lange, ir įvesti jų matmenis pagal brėžinius, pateiktus patarimų skyde.

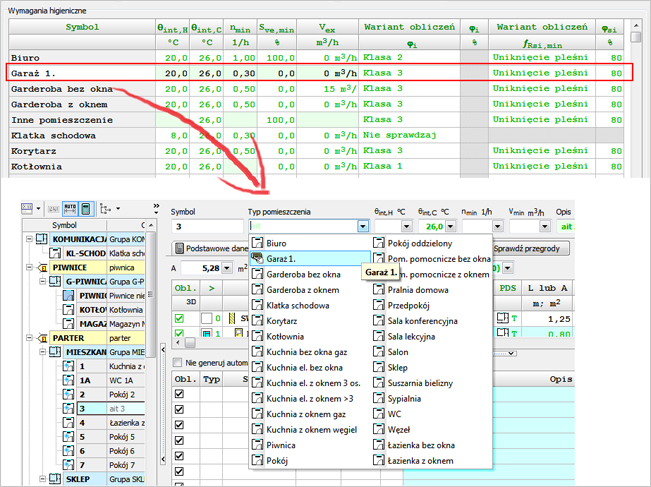

Nuosavų patalpų tipų higienos reikalavimų apibrėžimas

Vartotojai gali apibrėžti savo patalpų tipus ir nurodyti joms projektinę temperatūrą bei ventiliacijos reikalavimus. Dėl šios funkcijos galima žymiai pagreitinti darbą, nes nustatant bet kurios patalpos higienos reikalavimus galima nustatyti, ar konkreti patalpa yra, pvz., „virtuvė“, „kambarys“, ar bet kuri patalpa, apibrėžta patalpų sąraše.

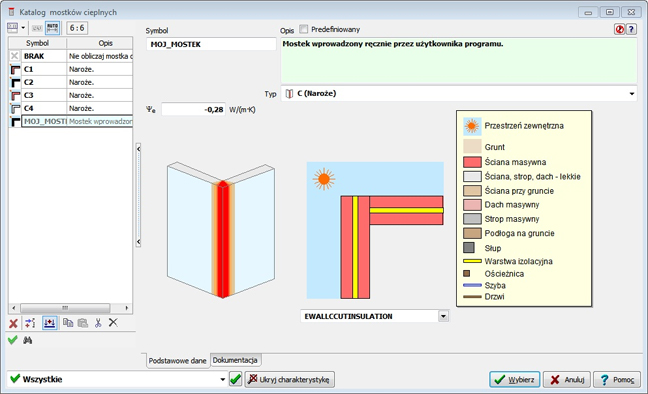

Galimybė į duomenų bazę įtraukti savo linijinius šiluminius tiltelius

Programoje yra šiluminio tilto katalogas pagal PN-EN ISO 14683. Vartotojas gali papildyti šį katalogą papildomais šiluminiais tilteliais.

Vidinio vieneto šilumos talpa apskaičiuojama remiantis pastato bloku

Šia funkcija turinti programa leidžia apskaičiuoti vidinę vieneto šiluminę galią Cm remiantis pastato korpusu. Programa yra pakankamai lanksti, kad leistų taip pat supaprastintai apibrėžti Cm (nustatant pastato konstrukcijos tipą, pvz., lengvą, sunkų) ir netgi leistų įvesti vartotojui bet kurią Cm vertę.

Galimybė atsižvelgti į paviršinius (taškinius ir linijinius) tiltus, atsirandančius daugiasluoksnėse pertvarose

Programa leidžia atsižvelgti į šilumos pralaidumo skaičiavimus - be šiluminių tiltų pastato pertvarų ribose - ir pertvaros paviršiuje atsirandančiuose tiltuose. Tai gali būti tiek taškiniai, tiek linijiniai tiltai.

Statybinių medžiagų, esančių pastato konstrukcijoje, sąrašo sudarymas

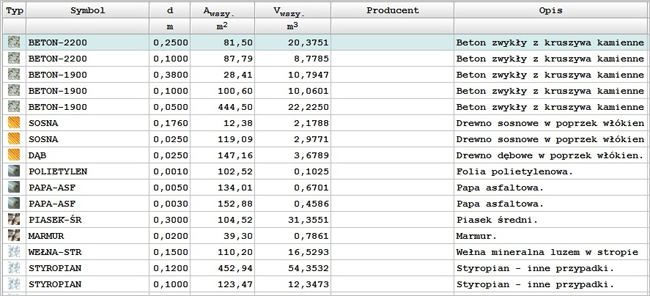

Programa buvo išplėsta statybinių medžiagų, iš kurių pastatas pastatytas, sąrašu. Lentelėje su sąrašu stulpelius galite įjungti ir išjungti. Visą lentelę galima eksportuoti į failą, kurį galima atidaryti „Excel“.

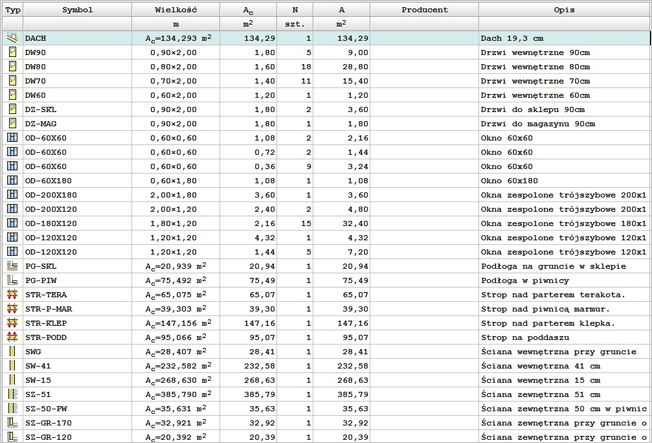

Statybinių pertvarų, esančių pastato konstrukcijoje, sąrašo sudarymas

Programa taip pat sukuria pastate rastų statybinių pertvarų sąrašą. Lentelėje su sąrašu stulpelius galite įjungti ir išjungti. Visą lentelę galima eksportuoti į failą, kurį galima atidaryti „Excel“.

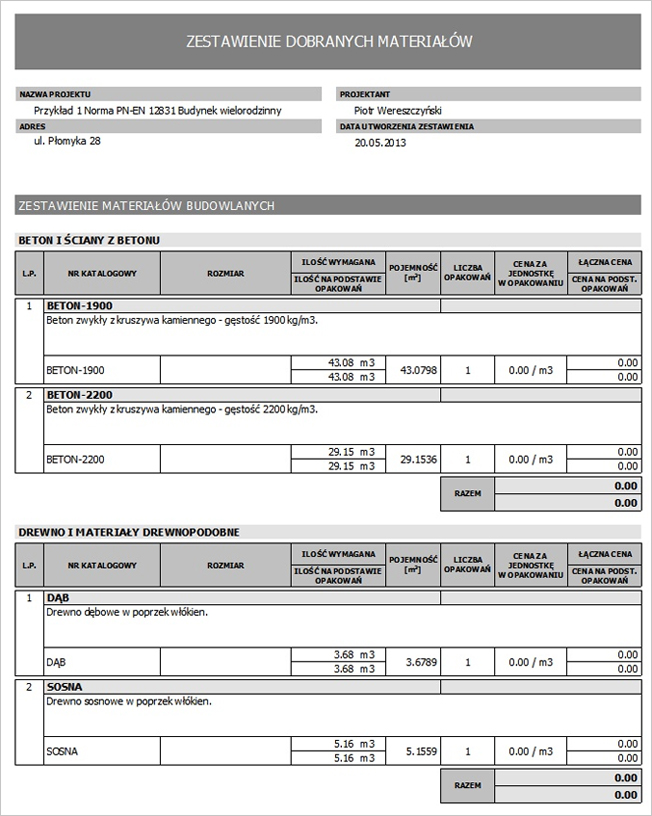

Ataskaitos sudarymas su medžiagų sąrašu (statybinės medžiagos, statybinės pertvaros, medžio darbai, radiatoriai, gamintojai)

Programa sukuria ataskaitą su medžiagų sąrašu (statybinės medžiagos, statybinės pertvaros, medžio darbai, radiatoriai, gamintojai). Galite pritaikyti šią ataskaitą, kad ji atitiktų individualius poreikius, atitinkamai įjungiant arba išjungiant atskiras skiltis. Po to galima atsispausdinti arba išsaugoti failus įvairiais formatais (įskaitant PDF, BMP, JPEG, „Excel“, „Word“, HTML).

Techninės įrangos reikalavimai

Programa veikia aplinkoje:
MS Windows (Vista, 7, 8, 8.1, 10) 32bit i 64 bit.

Minimalūs įrangos reikalavimai yra šie:
•   procesorius 1200 MHz,
•   1 GB RAM,
•   spalvotas monitorius, kurio mažiausia skiriamoji geba yra 1024x768,
•   200 MB laisvos vietos standžiajame diske,
•   vaizdo plokštė, suderinama su „OpenGL 2.0“ ir naujesne, t.y.:
    visos naujos rinkoje esančios vaizdo plokštės turėtų atitikti būtiniausius aparatūros reikalavimus; vaizdo plokštės, integruotos su pagrindine plokšte: mažiausiai GMA 500;

Įrangos reikalavimai 3D redaktoriui

Reikalavimai vertikaliai ekrano skiriamąjai gebai:
•   min. - 768 taškai,
•   pakankama patogiam darbui - 900 taškų,
•   patogiausia - 1080 taškų.

Reikalavimai sistemos šrifto parametrams:
•   Windows Vista, 7, 8 - czcionki "mniejsze 100%",
•   Windows XP -„normalūs“ šriftai.

Kompiuteryje turėtų būti vaizdo plokštė, palaikanti „OpenGL“ technologiją, kurios versija:
•   min. 2.0,
•   pakankama patogiam darbui: 3.3 ir aukščiau.


Kaip patikrinti, kuris grafinės plokštės modelis yra mano kompiuteryje?
•   Windows Vista, 7, 8: Valdymo skydas / Sistema / Įrenginių tvarkytuvė / Vaizdo plokštės,
•   Windows XP: Valdymo skydas / Sistema / Įranga / Įrenginių tvarkytuvė / Vaizdo plokštės.
