System KAN-therm Tacker

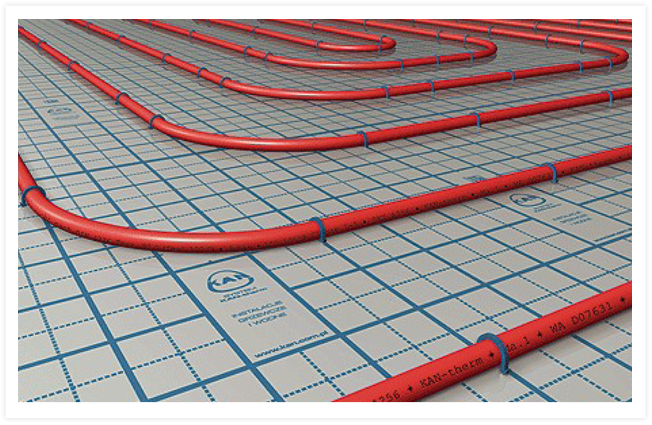

Sistemos KAN-therm Tacker vamzdžiai yra tvirtinami prie KAN-therm putų polistireno su plėvele specialiomis smeigėmis, įkalamomis smeigių kalimo pistoleto (takerio) pagalba. Sistema yra naudojama montuojant grindinio šildymą šlapiu būdu. Darbo metu yra naudojamos 50 mm storio putų polistireno plokštės ir smeigių paketai. Tai žymiai supaprastina darbą su takeriu ir sutrumpina sistemos montavimo laiką.





















Grindinio šildymo KAN-therm TBS sistemos montavimo metu yra naudojami:

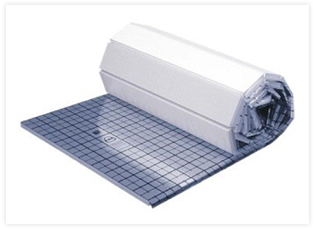

  • putų polistireno su plėvele plokštės, storis 20 mm, 30 mm ir 50 mm,

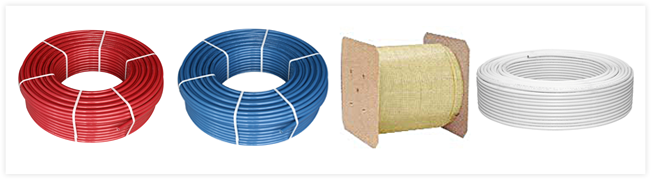

  • plastikiniai polietileniniai vamzdžiai PEXC, PERT, blueFlOOR PERT arba daugiasluoksniai vamzdžiai PERTAL kurių skersmuo yra Ø12 - Ø20 mm,

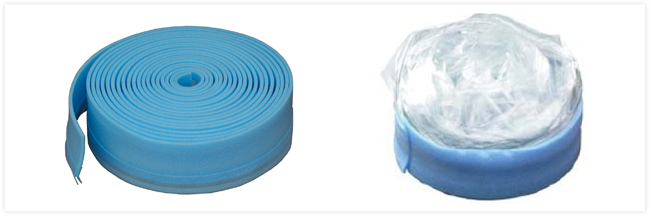

  • pakraščių juosta su įpjova arba su įpjova ir apsaugine plėvele,

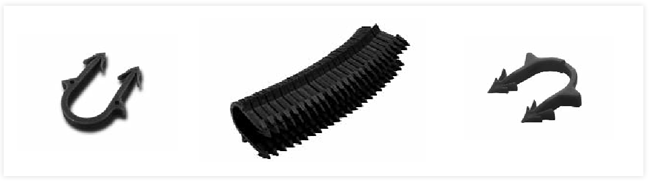

  • smeigės vamzdžių tvirtinimui, pavienės arba paketuose,

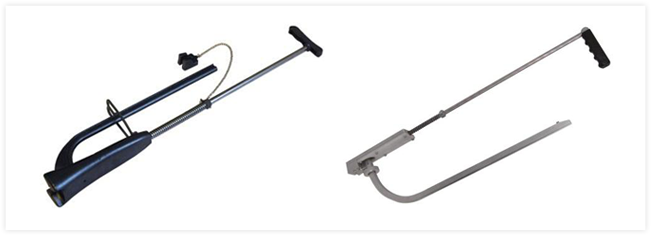

  • smeigių kalimo pistoletas (takeris) standartinių ir trumpų smeigių kalimui,

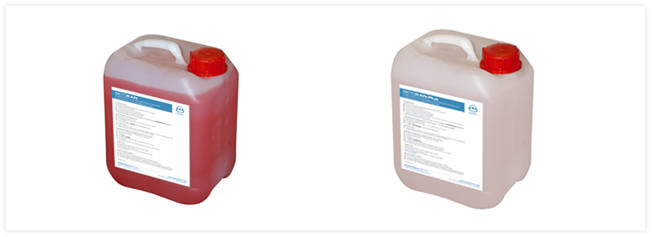

  • betono plastifikatorius „BETOKAN“ arba „BETOKAN Plus“,

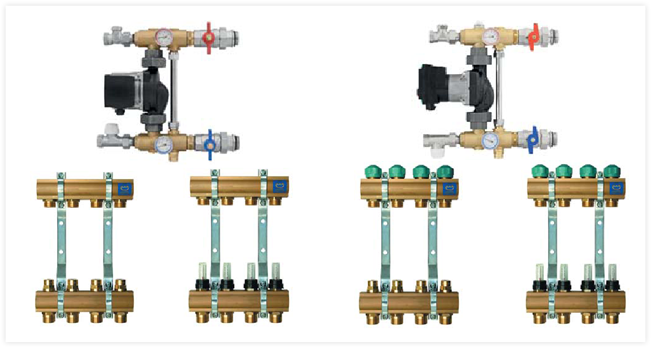

  • plokštuminio šildymo kolektoriai ir siurblių grupės,

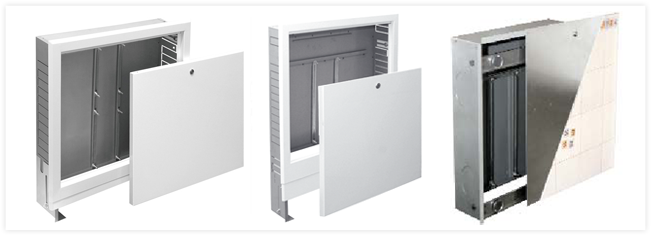

  • virštinkinės, potinkinės arba skirtos dengti plytelėmis kolektorinės spintelės.

Grindinio šildymo sistemoje KAN-therm Tacker montavimas:

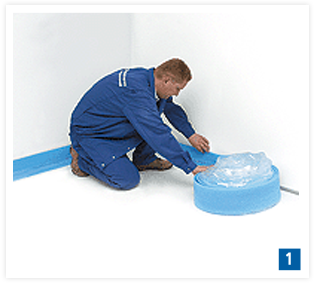

1. Pirmiausia reikia išvynioti pakraščių juostą prie visų patalpos sienų ir kitų statybinių konstrukcijų.

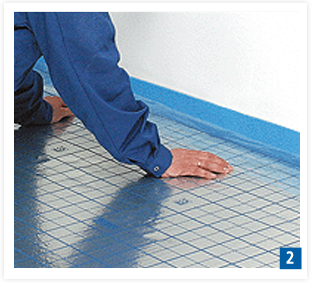

2. Toliau išdėstyti putų polistireno su plėvele plokštes ir plėvelės kraštais uždengti šalia esančias putų polistireno plokštes.

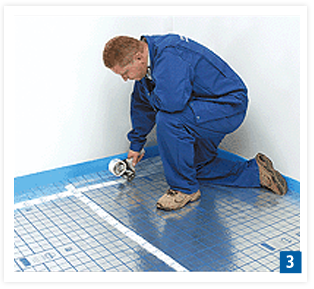

3. Putų polistirolio plokštes reikia suklijuoti klijavimo juosta. Tai užtikrins geresnę izoliaciją iš betono pusės. Panašiai reikia padaryti su plėvele, esančia ant pakraščių juostos. Putų polistireno plokštes reikia uždengti plėvele ir suklijuoti klijavimo juosta.

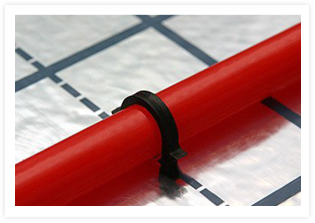

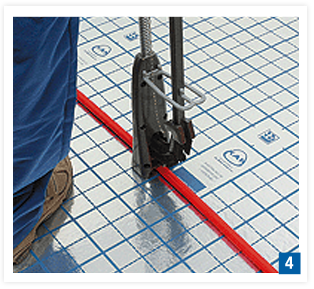

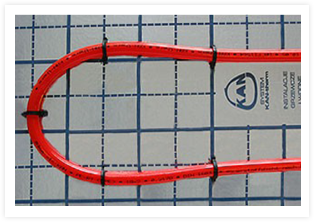

4. Toliau smeigių ir takerio pagalba reikia pritvirtinti vamzdžius prie putų polistireno plokščių. Specialus ženklinimas ant plėvelės palengvina vamzdžių išdėstymą pagal norimą schemą.























Išdėsčius vamzdžius, prijungus juos prie kolektoriaus ir atlikus sandarumo bandymą, galima pradėti grindų liejimo darbus, naudojant betono plastifikatorių „BETOKAN“ arba „BETOKAN Plus“ (priklausomai nuo numatyto grindų storio).
