Jungtys

Jungtys gali turėti užpresuojamus galus su sandarinimo žiedu O-Ring arba užpresuojamus galus ir galus su vidiniais ir išoriniais sriegiais pagal EN 10226-1:

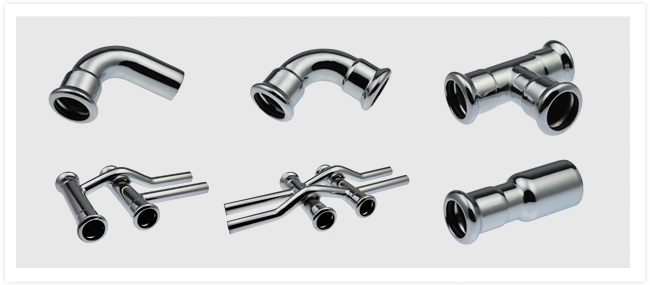

  • alkūnės ir trišakiai, sujungimo elementai,

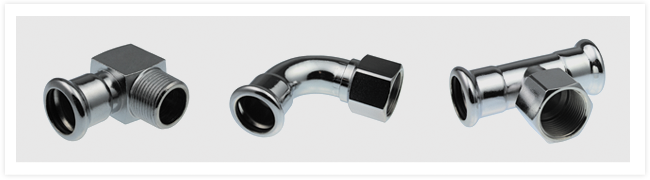

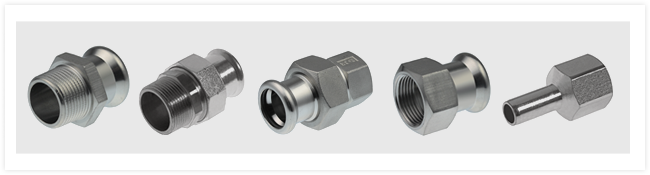

  • jungtys su sriegiais GI ir GV bei presuojamos jungtys,

  • pajungimai prie prietaisų.

Jungtys pagamintos iš mažaanglio plieno (RSt 34-2), medžiagos nr. 1.0034 pagal PN-EN 10305-3, cinkuoto galvaniniu būdu (Fe/Zn 88), cinko sluoksnis 8-15 μm ir papildomai pasyvuoto apsauginiu chromo sluoksniu. Cinkavimas atliekamas karštuoju būdu.



Sandarinimo elementai (O-Ring)

Jungtys „ultraPRESS“ sistemoje KAN-therm Inox ir KAN-therm Steel standartiškai komplektuojamos su žiedais O-Ring, pagamintais iš EPDM kaučiuko, atitinkančio PN-EN 681-1 reikalavimus. Ypatingais atvejais atskirai yra pridedami sandarinimo elementai O-Ring Viton.

Šių sandarinimo elementų darbiniai parametrai ir panaudojimas yra nurodyti lentelėje:

Medžiaga

Spalva

Darbo parametrai

Panaudojimas

EPDM kaučiukas

juodas

maks. darbinis slėgis: 16 barų

darbinė temp.: -35°C iki 135°C

trumpalaikė: 150°C

sistemos:

  • centrinio šildymo
  • šalto ir karšto geriamo vandens sistemos,
  • hidrantų sistemos
  • su glikolio tirpalais
  • suspausto oro (be tepalų)

FPM/Viton kaučiukas

žalias

maks. darbinis slėgis: 16 barų

darbinė temp.: -30°C iki 200°C

trumpalaikė: 230°C

sistemos:

  • saulės
  •  suspausto oro
  • dyzelinis kuras
  • degalų sistemos
  • su augaliniais aliejais

Visos sistemos KAN-therm Steel jungtys, kurių skersmuo yra 12-108 mm, turi funkciją LBP (nesandarių sujungimų signalizavimas – LBP - Leak Before ultraPRESS).

12-54 mm skersmens atveju šią funkciją vykdo specialios konstrukcijos tarpinės - žiedai O-Ring. Dėl specialių gūbrelių O-Ring LBP užtikrina optimalią sujungimų kontrolę sandarumo bandymo metu. Todėl nesudėtingai galima rasti visus nesandarius sujungimus.



12-54 mm skersmens atveju funkciją LBP atlieka atitinkamos konstrukcijos jungtis (ovalo formos).





Sistemoje KAN-therm Steel naudojamų tarpinių O-Ring patvarumas buvo patikrintas DVGW institute. Bandymų rezultatai rodo, kad jų patvarumo užtenka ne mažiau kaip 50 metų.

Parsisiųsti katalogą su KAN-therm Steel jungčių asortimentu.
