Panaudojimas

Išnaudokite „KAN-therm InoxFlow“ potencialą

Kolektorius yra pagrindinis elementas paskirstantis šilumą arba vėsą patalpose. Jis naudojamas tiek radiatorinėse, tiek plokštuminio (grindinio, sieninio, lubinio) šildymo arba aušinimo sistemose, tiek karšto ir šalto vandens tiekimo sistemose. Semdamasi įkvėpimo iš kelių dešimčių metų patirties, šiais metais „KAN“ įmonė savo pasiūloje pristato visiškai naują šių gaminių liniją, kurios pagrindas yra 1.4301 rūšies nerūdijančio plieno sijos.

Platus naujų „KAN-therm InoxFlow“ kolektorių asortimentas, 100% atitinka žalvarinės konstrukcijos kolektorių asortimentą, o ateityje žalvarinės konstrukcijos kolektoriai bus pakeisti naujais „InoxFlow“ kolektoriais.

R – kolektoriai radiatorinėms šildymo sistemoms arba geriamojo vandens sistemoms

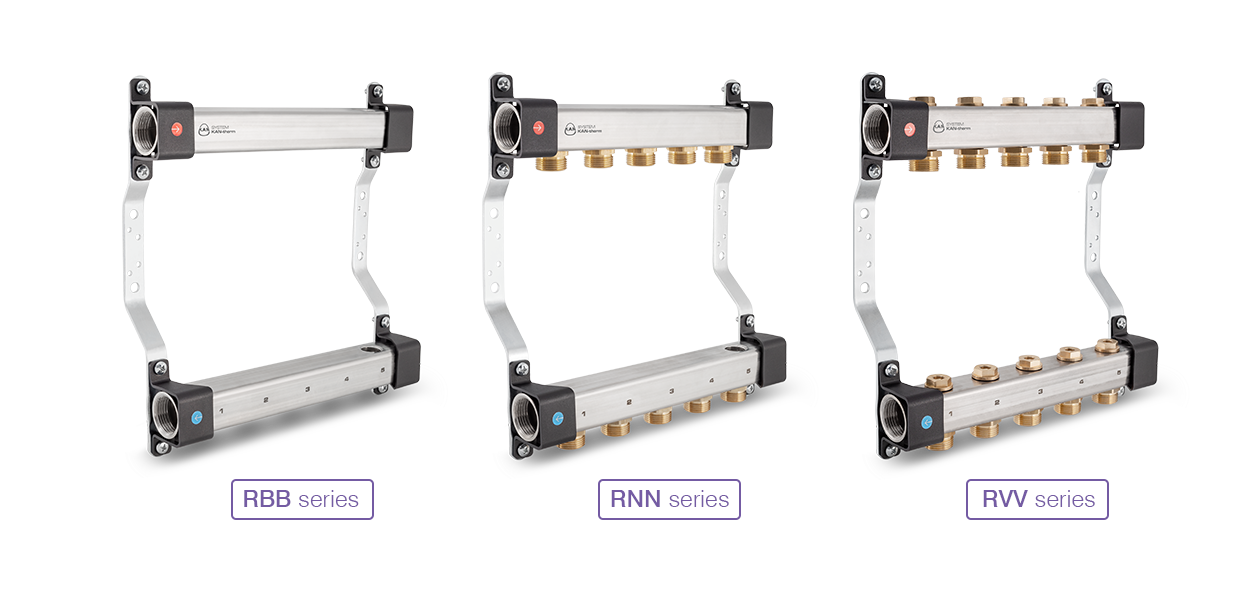

„KAN-therm InoxFlow“ RBB serijos kolektorius (1 nuotrauka) su G½” vidiniais sriegiais atšakoms, bei nuorinimo vožtuvui . Kita konstrukcija tai RNN serija (2 nuotrauka), kolektorius komplektuojamas su euro jungtimis G ¾”, bei ½”sriegiu viršutinėje sijų. Trečias „KAN-therm InoxFlow“ kolektoriaus variantas tai RVV serija (3 nuotrauka), kurioje yra nipeliai G ¾” bei srauto uždarymo kiekvienoje atšakoje. Naudojant šią konstrukciją galime visiškai uždaryti tam tikrą norimą atšką ar atšakas.

1 nuotrauka. RBB serija: kolektorius su vidiniais sriegiais ½"

2 nuotrauka. RNN serija: kolektorius su nipeliais ¾”

3 nuotrauka. RVV serija: kolektorius su nipeliais ¾” ir uždaromaisiais vožtuvais

U - kolektoriai plokštuminio (grindinio, sieninio arba lubinio) šildymui/aušinimui

Kompleksinis „KAN-therm InoxFlow“ pasiūlymas apima tiek atskirus kolektorius, tiek kolektorius su integruota siurblio grupe. Priklausomai nuo komplektacijos, mes siūlome keletą variantų. Žemiau išsamiai aprašome kiekvieną seriją.

„InoxFlow“ kolektoriai skirti plokštuminėms šildymo arba vėsinimo sistemoms gali dirbti sistemose užpildytose glikolio tirpalu, kurio koncentracija net iki 50%. Patikimų srauto matuoklių naudojimas garantuoja galimybę tiksliai valdyti srautą atšakose.

InoxFlow kolektoriai be siurblio grupės

Tarp „InoxFlow“ kolektorių be siurblio grupės galime rasti konstrukcijas su reguliavimo vožtuvais ir srauto matuokliais, kiekvienoje iš šių kontrukcijų yra trys modeliai.

V – kolektoriai su reguliavimo vožtuvais

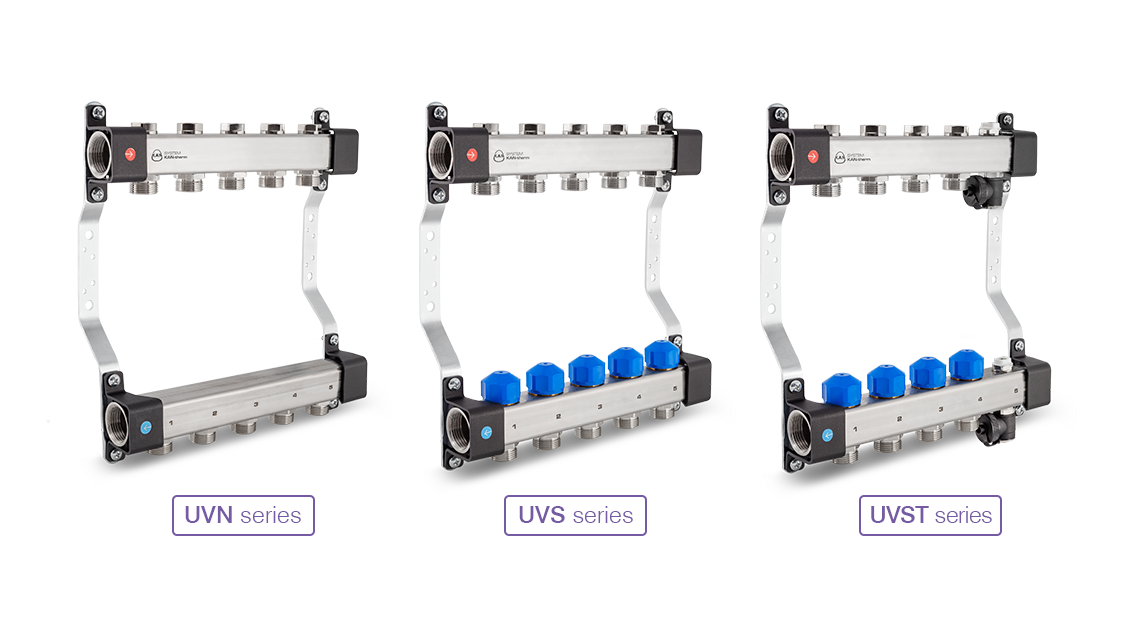

UVN serija (4 nuotrauka) tai kolektorius, komplektuojamas tik su rankinio reguliavimo vožtuvais. Sudėtingesnis šios konstrukcijos variantas yra UVS serijos kolektorius (5 nuotrauka) su reguliavimo vožtuvais bei pavarų vožtuvais. UVST serijoje (6 nuotrauka) rasime reguliavimo vožtuvus, pavarų vožtuvus, išleidimo ir nuorinimo ventilį, bei sandarinimo akles vienoje kolektoriaus sijos pusėje.

Kolektoriams su reguliavimo vožtuvais, norint pakeisti vožtuvo nustatymą, tai galime padaryti naudodami šešiakampį raktą. Tai puikus pasirinkimas jei norime apsisaugoti nuo nepageidaujamo kolektoriaus srautų išderinimo viešai prieinamose vietose.

4 nuotrauka. UVN serija: kolektorius su reguliavimo vožtuvais

5 nuotrauka. UVS serija: kolektorius su reguliavimo vožtuvais ir pavarų vožtuvais

6 nuotrauka. UVST serija: kolektoriai su reguliavimo vožtuvais ir pavarų vožtuvais bei nuorinimo ventiliais

F - kolektoriai su srauto matuokliais

Tai yra populiariausios konstrukcijos, kolektoriai rinkoje. „InoxFlow“ kolektoriuose naudojami srauto matuokliai turi tikslaus hidraulinio reguliavimo (reikiamo srauto nustatymo) galimybę 0-2,5l/min. diapazone. Standartiškai, pakavimo metu, kolektorių sijos su srauto matuokliais yra apsukamos, kad srauto matuokliai žiūrėtų žemyn, tai apsaugo srauto matuoklius nuo mechaninių pažeidimų transportavimo metu. Tačiau, dėl tinkamos sijos konstrukcijos, montuojant „KAN-therm InoxFlow“ kolektorių pakanka atlaisvinti plastikinio laikiklio varžtus, kad būtų galima atstatyti teisingą sijos su srauto matuokliais padėtį.

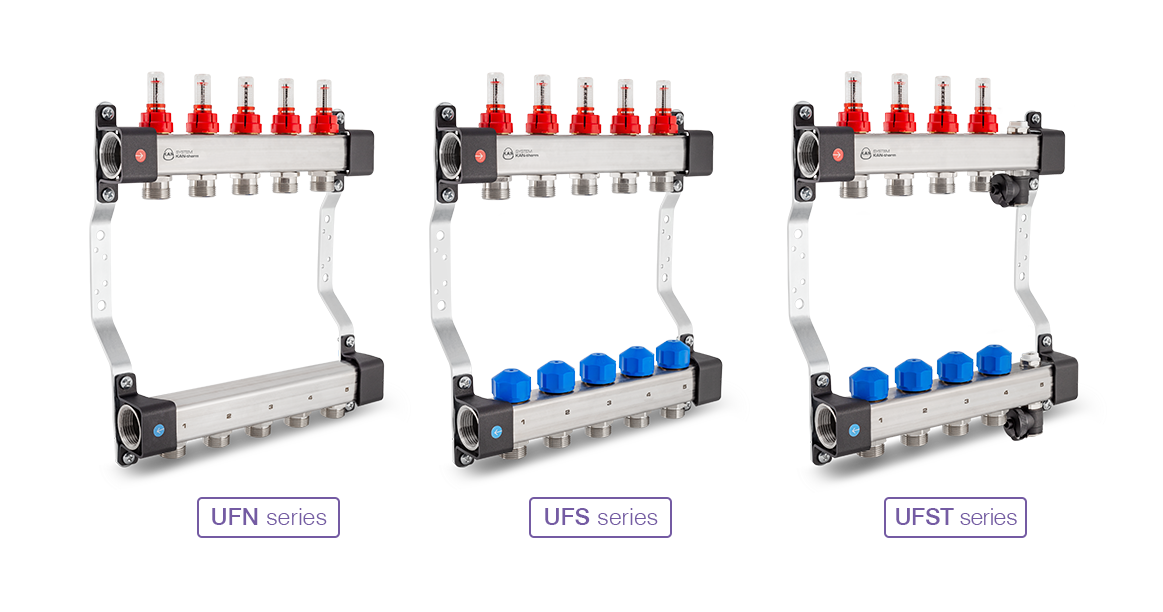

Siūlome 3 modelius: UFN serijos (7 nuotrauka) variantą tik su srauto matuokliais, sudėtingesnę UFS seriją (8 nuotrauka) su srauto matuokliais ir pavarų vožtuvais bei gausiausios komplektacijos UFST serijos (9 nuotrauka) variantą su srauto matuokliais, pavarų vožtuvais, nuorinimo ir išleidimo ventiliais, bei sandarinimo aklėmis vienoje kolektoriaus sijos pusėje.

7 nuotrauka. UFN serija: kolektorius su srauto matuokliais

8 nuotrauka. UFS serija: kolektoriai su srauto matuokliais ir pavarų vožtuvais

9 nuotrauka UFST serija: kolektoriai su srauto matuokliais ir pavarų vožtuvais bei nuorinimo ventiliu.

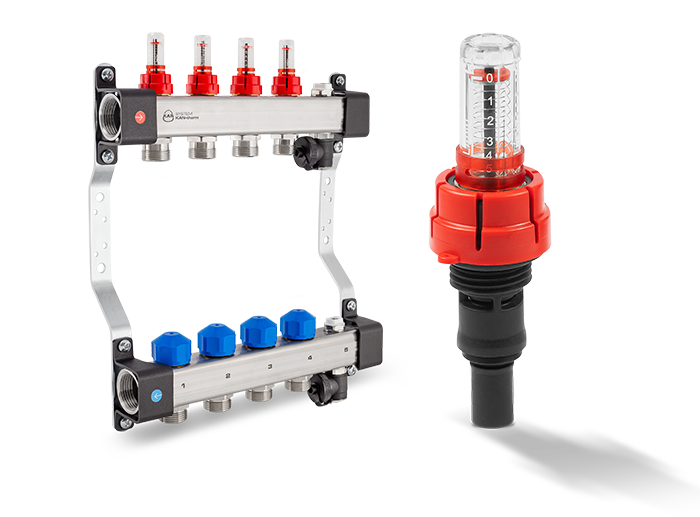

MAX – serija su 0–5 l/min. srauto matuokliais.

Dabar jau galima įsigyti UFSTmax kolektorių su 0–5 l/min. srauto matuokliais.

Toks kolektorius skirtas padidinto srauto reikalaujančioms sistemoms. Padidintas srautas leidžia naudoti InoxFlow kolektorius komerciniuose ir viešuosiuose pastatuose.

UFSTmax kolektorius ypač rekomenduojamas naudoti su novatoriškais, žemos temperatūros šilumos šaltiniais.

Tikslūs srauto matuokliai gali veikti sistemose su glikoliu, o tai reiškia, kad KAN-therm InoxFlow kolektoriai puikiai tinka tiek šildymo tiek vėsinimo sistemoms.

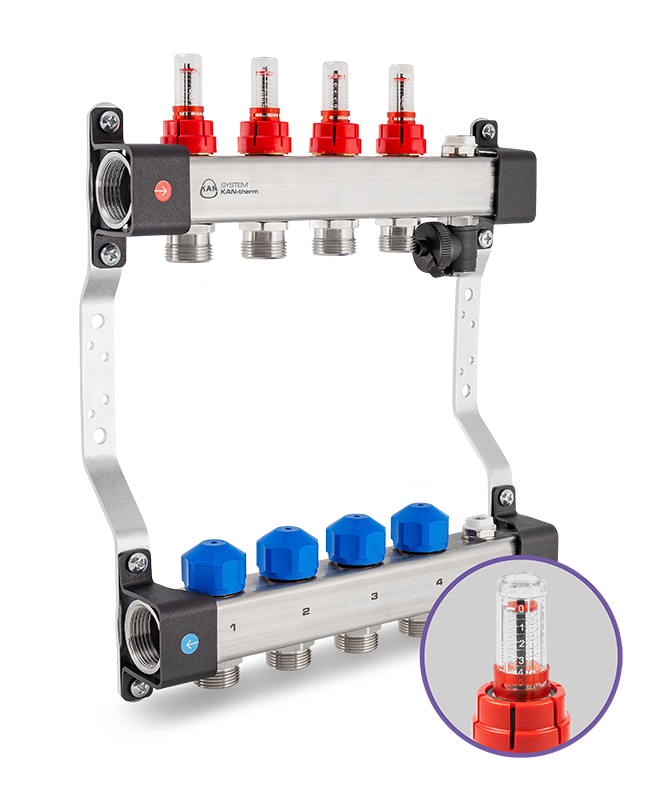

UFST max serija (10 nuotrauka): kolektoriai su srauto matuokliais 0–5l/min ir pavarų vožtuvais bei nuorinimo ventiliu.

Att 10. Sērija UFSTmax: sadalītāji ar caurplūdes mērītājiem 0–5 l/min, servodzinēju vārstiem un atgaisošanas sekciju

U..P - kolektoriai su integruotomis siurblio grupėmis

Šis dviejų funkcijų kolektorių tipas yra labai populiarus sprendimas mišriųjų sistemų atveju – sujungiant radiatorinį šildymą su grindiniu, sieniniu arba lubiniu šildymu. (žematemperatūriu).

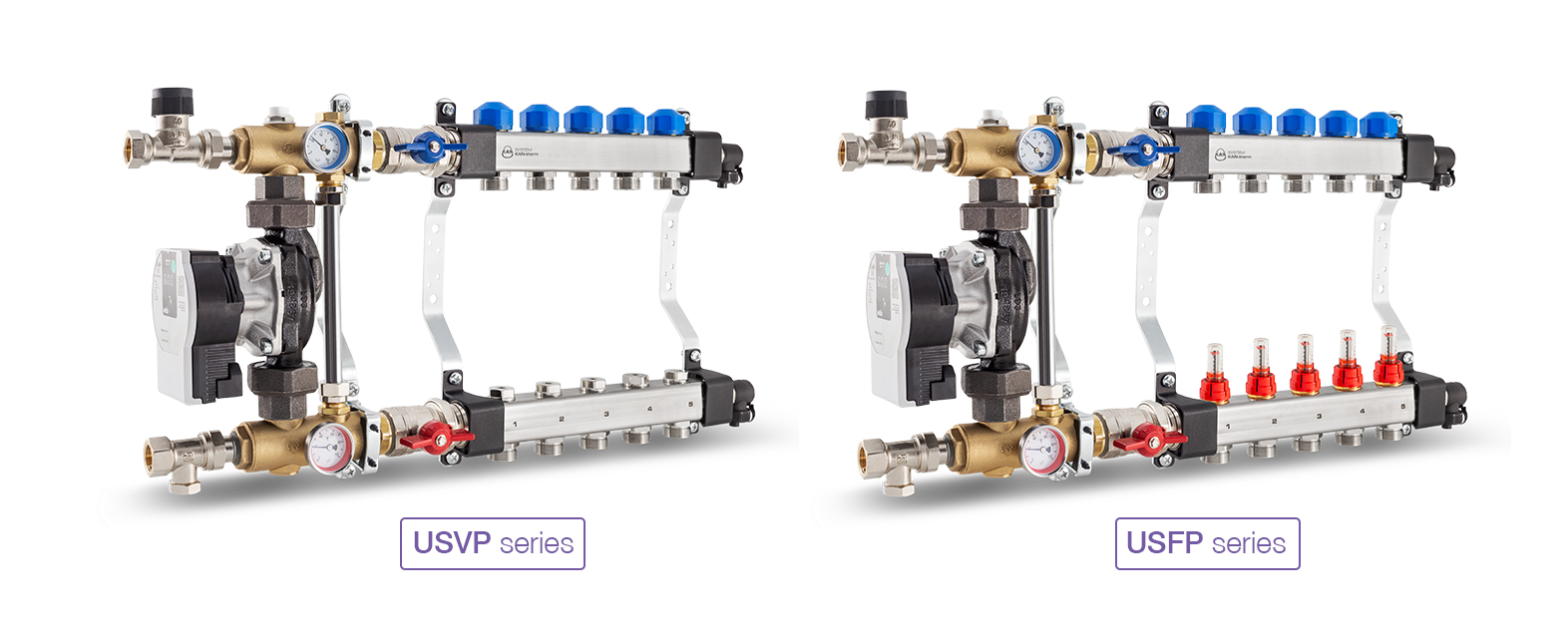

USVP serija (10 nuotrauka) su reguliavimo vožtuvais bei USFP serija (11 nuotrauka) su srauto matuokliais. Abiejose serijose standartinę komplektaciją sudaro pavarų vožtuvai, nuorinimo ir išleidimo ventiliai sumontuoti kolektoriaus sijų galuose bei pati siurblio grupė.

11 nuotrauka. USVP serija: kolektorius su reguliavimo vožtuvais, pavarų vožtuvais bei siurblio grupe su elektroniniu siurbliu.

12 nuotrauka. USFP serija: kolektorius su srauto matuokliais, pavarų vožtuvais bei siurblio grupe su elektroniniu siurbliu.
