Sujungimo technologija

Pagrindinis vamzdžių sujungimo būdas System KAN-therm ultraLINE yra ašinio presavimo technika, naudojant PVDF plastikinį žiedą. Sujungimas atliekamas išplėstą vamzdžio galą sujungiame su jungtimi ir į jungties pusę užtraukiame plastikinį žiedą.

Vamzdžio medžiaga yra įspaudžiama į jungties griovelius, todėl visas jungties paviršius yra sandarus – tai garantuoja sistemos sandarumą ir ilgaamžiškumą. Šiam sujungimo būdui nereikia jokių papildomų sandarinimo tarpinių, o greitas ir nesudėtingas montavimas užtikrina, kad išvengsite galimų klaidų.

Pasirinktą vamzdį nupjauti statmenai ašies atžvilgiu, reikalingu ilgiu, plastikinių vamzdžių žirklėmis. Naudoti kitokius įrankius arba atšipusias ar ištrupėjusias žirkles draudžiama.

Žiedą užmauti ant vamzdžio. Dėl simetriškos konstrukcijos žiedo montavimo pusė nėra svarbi.

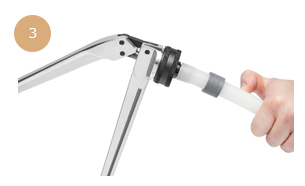

Rankinį plėstuvą įstatyti vamzdžio tipą atitinkančią atitinkamo skersmens galvutę. Plečiamąją galvutę įstatyti į vamzdį ir stumti, kol atsirems, išilgai ašies. Vamzdžio plėtimą atlikti dviem etapais: I – išplėsti vamzdį, o po to pasukti plėstuvą 30°, II – atlikti tolesnį vamzdžio plėtimą, kiek leis plėstuvas.

Žemesnėje nei 5 °C temperatūroje yra rekomenduoja pašildyti vamzdį prieš išplėtimą, naudojant karštą (daugiausia 90 °C temperatūrą) orą ar vandenį. Žiedas visada turi būti laikomas toliau nuo išplėtimo zonos.

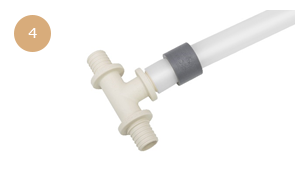

Iškart (!) po plėtimo įstatyti jungtį į vamzdį iki paskutinio fasoninės dalies jungties sustorėjimo (neįstumti vamzdžio iki fasoninės dalies briaunos!). Nenaudoti slydimo priemonių.

PASTABA! Jeigu vamzdis bus per daug praplėstas, atliekant sujungimą gali susidaryti vamzdžio medžiagos sluoksnių sankaupos. Tokiu atveju stumti žiedą ant vamzdžio reikia baigti prieš atramą (leistinas maksimalus 2 mm atstumas iki atramos).

Presas turi būti su specialiomis žiedo užtraukimo šakutės. Kiekvienam skersmeniui yra numatytas atskiras užtraukimo šakučių komplektas. Šakutės yra su specialiais buferiais, kurie saugo fasoninę dalį ir movą nuo sugadinimo dėl pernelyg stipraus suspaudimo.

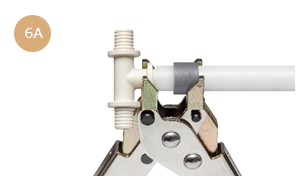

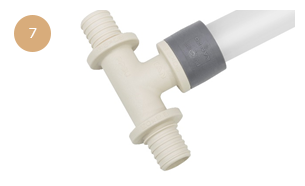

Žiedas užtraukiamas naudojant rankinį grandininį arba akumuliatorinį presą. Fasonines dalis galima griebti tik už briaunos. Negalima dviejų žiedų montuoti vienu metu.

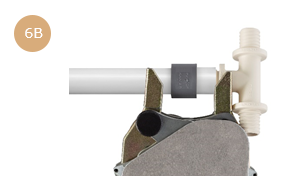

Žiedą galima užtraukti pasitelkus įprastus elektrinius „ultraPRESS“ tipo presus naudojant KAN-therm ultraLINE adapterį, specialus adapteris, tiekiamas System KAN-therm ultraLINE asortimente„ultraPRESS“ tipo presus naudojant KAN-therm ultraLINE

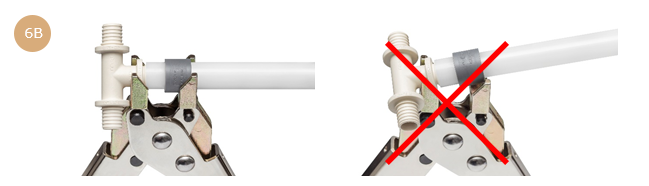

Būtina atkreipti dėmesį į teisingą jungčių padėtį įrankio užtraukimo šakutėse. Jeigu šio reikalavimo nepaisoma, gali įvykti jungties ir sujungimo sudedamųjų dalių pažeidimai.

Būtina atkreipti ypatingą dėmesį į taisyklingą fasoninės dalies padėtį įrankio šakutėse. Nesilaikant šios taisyklės, užtraukimo žiedai ir jungtys gali būti perspaustos.
