Plokštuminės sistemos konstrukcijos

Plokštuminė sistema gali būti atlikta šlapiu arba sausu būdu. Pirmoji technologija rekomenduojama mūrinei statybai, pastaroji naudojama lengvoms medinėms konstrukcijoms (karkasinėms konstrukcijoms) arba renovacijai.

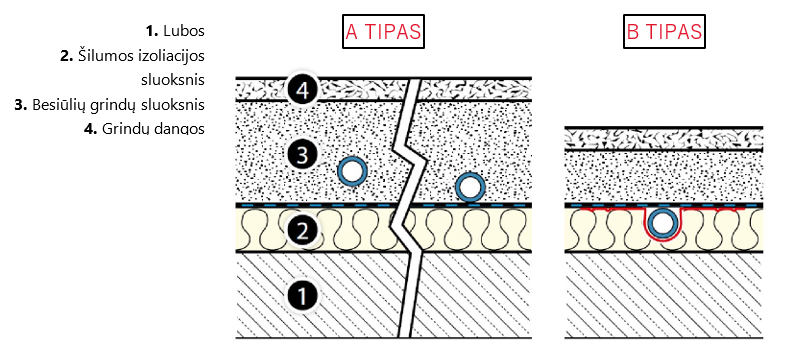

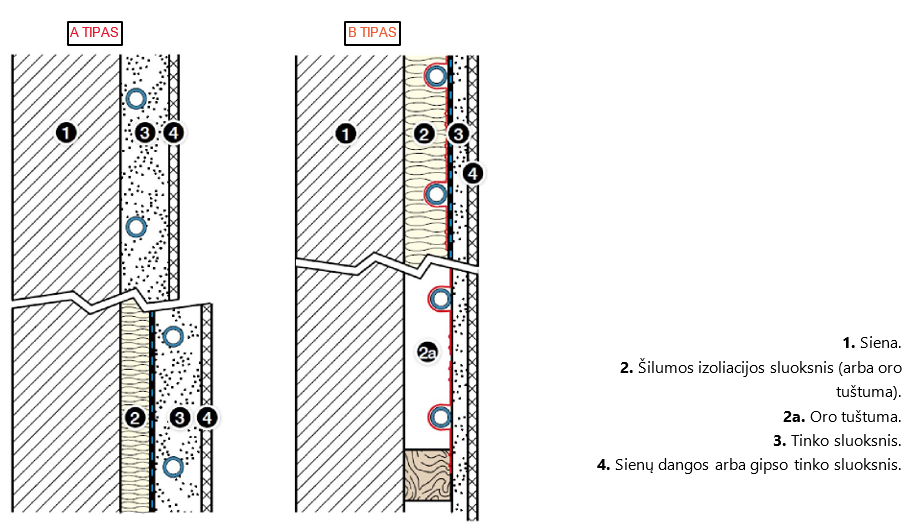

Europos standartas PN-EN 1264 išskiria tris pagrindines A, B ir C plokštuminės sistemos konstrukcijas.

A tipo konstrukcijoje šildymo/vėsinimo vamzdžiai tiesiami tiesiai ant izoliacijos arba virš besiūlės grindų dangos izoliacijos sluoksnyje. Priklausomai nuo atstumo tarp vamzdžių ir šilumos izoliacijos, yra dar trys šios konstrukcijos tipai: A1 - vamzdžiai, pritvirtinti nuo 0 mm iki 5 mm nuo izoliacijos, A2 - vamzdžiai, pritvirtinti nuo 5 mm iki 15 mm nuo izoliacijos, A3 - vamzdžiai, pritvirtinti didesniu nei 15 mm atstumu nuo izoliacijos. A tipo šildytuvas atliekamas tik su šlapia technologija.

B tipo konstrukcijoje numatomas šildymo arba vėsinimo vamzdžių įrengimas viršutinėje šilumos instaliacijos sluoksnio dalyje. Tokios konstrukcijos šildytuvas gali būti atliktas sausąja technologija, kai tradicinės liejamos besiūlės grindys gali būti pakeistos specialiomis surenkamomis plokštėmis (vad. sausa išlyginamąja danga).

Praktikoje mažiausiai populiari C tipo konstrukcija numato šildymo/vėsinimo vamzdžius įrengti išlyginamųjų besiūlių grindų sluoksnyje, virš kurio yra atskiriamasis sluoksnis, pvz., dviguba PE folija, o po to kitas besiūlių grindų sluoksnis (sausas arba išpiltas).
